Estabilizador de voltaje de 220V

Alcance de uso: adecuado para equipos de ingeniería de redes informáticas, electrodomésticos, equipos médicos, unidades de investigación científica, equipos de medición, bancos de calibración de fábrica y otros equipos de apoyo.

Principio de trabajo de estabilizador de voltaje de 220 V:

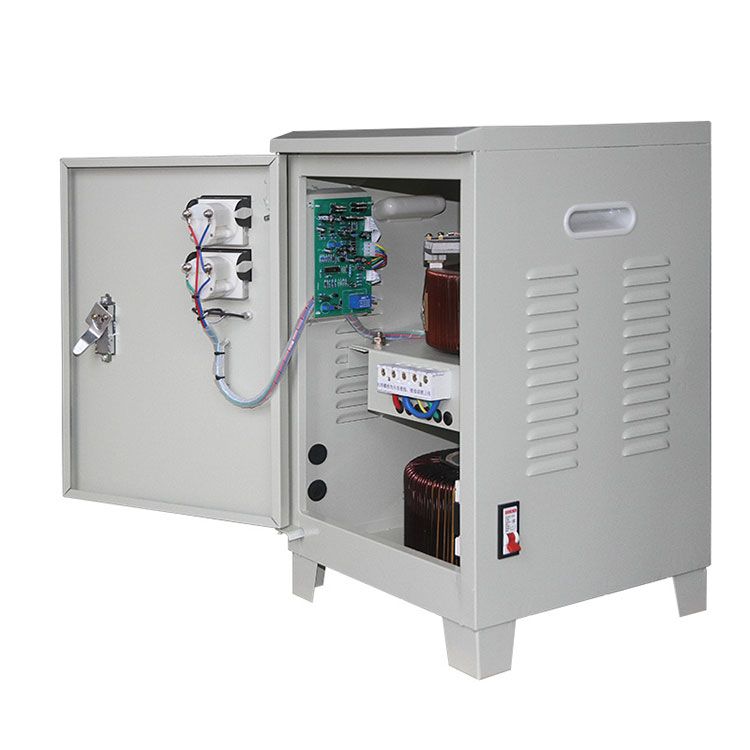

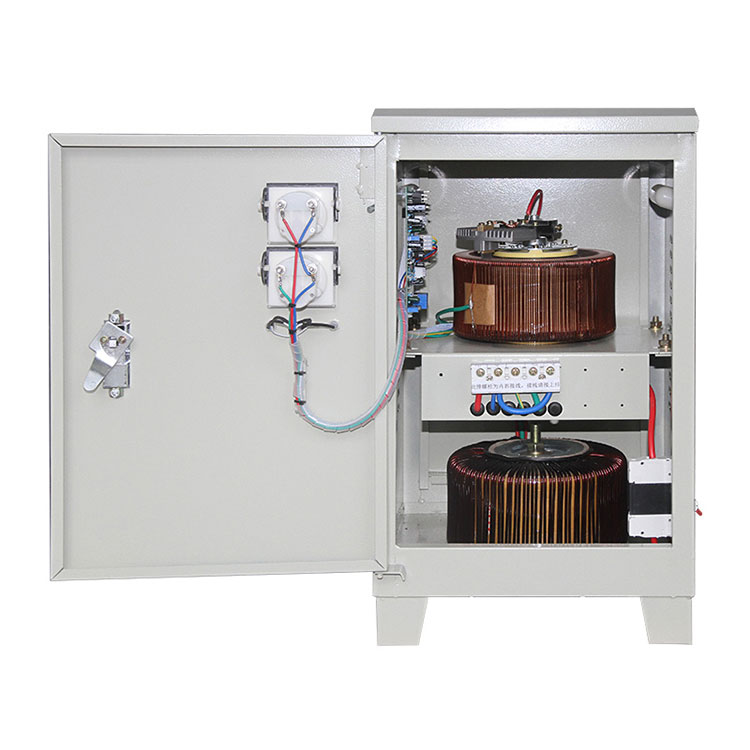

1. Estructura: este producto se compone principalmente de un regulador de voltaje de acoplamiento automático de contacto, un circuito de control de amplificación de comparación de muestreo, un circuito de protección de voltaje de salida, un servomotor y un brazo giratorio.

2. Trabaje: cuando el voltaje de entrada es inestable o cambia la carga, cada circuito de muestreo de fase muestras por separado, lo compara con el punto de referencia establecido, lo amplifica y ejecuta la rotación de dirección requerida del motor de acuerdo con el resultado de la comparación, impulsando la rotación del regulador de voltaje. El brazo ajusta el voltaje para que la salida de cada fase permanezca sin cambios, logrando así la estabilización de voltaje. El diagrama esquemático del circuito principal se muestra a continuación:

Parámetro del estabilizador de voltaje CPSY® 220V (especificación)

Estabilizador de voltaje de 220 V de AC de una sola fase

CPSY®220V Función y aplicación de estabilizador de voltaje

Características:

1. Voltaje de salida de alta calidad

El regulador de voltaje de 220 V puede funcionar sin interrupción, el proceso de regulación de voltaje es suave y no hay pérdida de potencia transitoria. La precisión de la regulación del voltaje de salida es alta y generalmente se ajusta en fábrica a 220V+3% para una sola fase y 380V ± 4% para la trifásica.

2. El voltaje de entrada tiene un amplio rango de trabajo y fuertes características de carga.

Esta máquina puede funcionar normalmente dentro de un amplio rango de voltaje de entrada y tiene características de carga satisfactorias.

3. Alto factor de seguridad

La protección por exceso de voltaje y cortocircuito (protegida por fusibles o interruptores de circuito pequeños de alto rango) puede cortar automáticamente la salida si el voltaje de salida es demasiado alto, mejorando en gran medida el factor de seguridad de la máquina y protegiendo efectivamente el equipo eléctrico terminal.

4. Vida larga

Por encima de 2K, se utiliza un interruptor de circuito pequeño de alto rango, que tiene una protección confiable contra la carga y el cortocircuito; El estabilizador de voltaje utiliza el último cepillo de carbono de alto rendimiento desarrollado con éxito, que extiende en gran medida la vida útil normal del estabilizador de voltaje.

Aplicaciones:

Instrumento de prueba de voltaje

Equipo de tecnología de fotografía

sistema de alarma de seguridad

Aires acondicionados, aires acondicionados

dispositivo de iluminación

sistema de comunicación

equipo médico

computadora

Robot industrial

instrumentos de laboratorio

Sistema de sonido de equipos de televisión

Equipo de rayos X

Dispositivo de control de línea de producción

Máquinas CNC

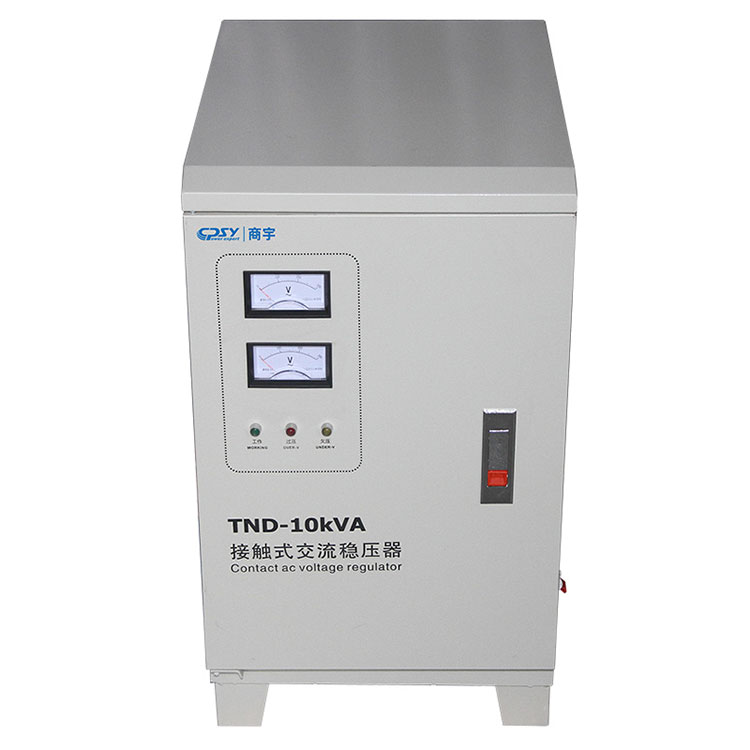

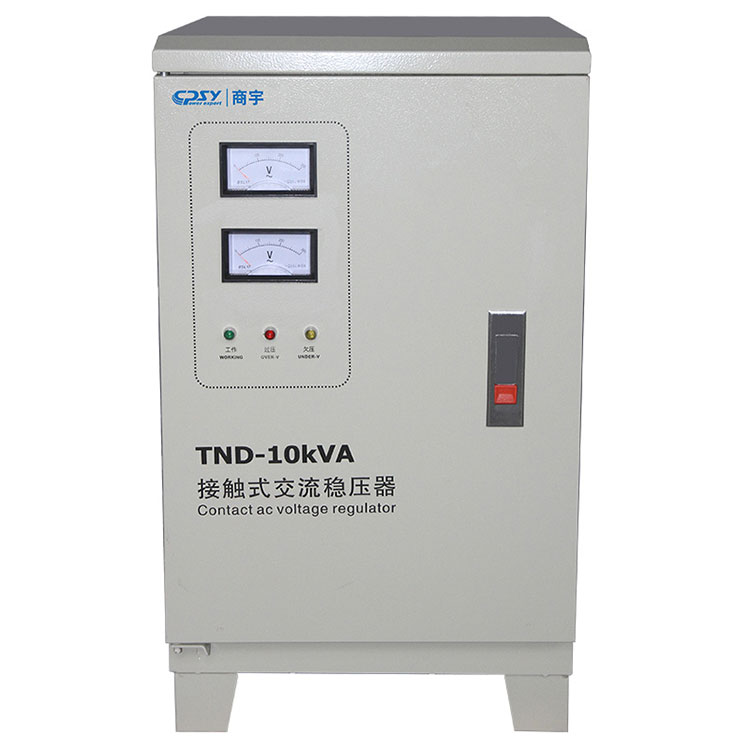

Detalles del estabilizador de voltaje CPSY® 220V

Cuando se compara con los compañeros, ventajas de estabilizador de voltaje CPSY® 220V como se muestra a continuación:

El estabilizador de voltaje de CA 220V de alta precisión TN de la serie TN utiliza un circuito integrado lógico lineal a gran escala para formar un sistema de control, controla el motor Servo para impulsar el regulador de voltaje de contacto para ajustar automáticamente el voltaje y establece retraso, voltaje excesivo y las funciones de protección excesiva para garantizar la garantía segura del regulador de voltaje. Este producto tiene las ventajas de alta eficiencia, distorsión de forma de onda pequeña, voltaje de salida estable y confiable, bajo consumo de energía, operación continua y protección de función completa.

La fuente de alimentación regulada de AC de alta precisión de alta precisión de la serie TN se ajusta a la serie TN está diseñada en base al principio de regulación de voltaje automático comúnmente utilizado internacionalmente. Tiene precisión de estabilización de alto voltaje, distorsión de forma de onda de salida pequeña, tamaño pequeño, peso ligero y bajo consumo de energía. Características, proporcionando un entorno de energía estable y confiable para equipos eléctricos que requieren estabilización de voltaje.

Precauciones

1. El regulador de voltaje de 220 V debe evitar la vibración severa, la corrosión del gas dañino y la entrada de líquidos.

2. Para el cable de conexión del regulador de voltaje, equiparlo con un cable de conexión (núcleo de cobre) con capacidad de corriente suficiente de acuerdo con la potencia nominal (≤5a/mm

3. Hay un dispositivo de conexión a tierra dentro del regulador de voltaje, y el cable conectado al exterior debe estar confiable. El cable de tierra no debe retirarse arbitrariamente o dejar sin tierra.

4. Si el voltaje de salida se desvía enormemente del valor nominal, ajuste el potenciómetro de la recortadora en la placa de circuito de control por sí mismo. Girarlo en el sentido de las agujas del reloj aumentará el voltaje de salida, y viceversa disminuirá el voltaje de salida.

5. Mantenga el interior de la máquina limpio. El polvo obstaculizará la rotación de los engranajes y afectará el uso normal. Debe eliminarse a tiempo para mantener la superficie de contacto del cepillo de carbono y la bobina limpia. Asegúrese de que el resorte del cepillo de carbono tenga suficiente presión para evitar chispas en la superficie de contacto entre el cepillo de carbono y la bobina.

Lista de embalaje de estabilizador de voltaje de 220 V:
