SAI modulares CPSY®

CPSY ® es uno de los 10 mayores fabricantes de UPS modulares en China. Con una enorme planta de fabricación, más de 200 empleados y más de 11 años de experiencia en I+D, fabricando diferentes tipos de UPS para clientes globales, hemos sido testigos del gran éxito que nuestros clientes han logrado en el mercado.

El UPS modular CPSY® CPY serie 10-600K es un verdadero sistema de UPS micro modular de alta frecuencia, estático, trifásico y de doble conversión en línea. Utilizando tecnología de conversión de energía IGBT, sistema de gestión de batería inteligente ABM y otros mundos. La eficiencia total es superior al 94,5%. El factor de potencia varía de 0,9 a 1.

Parámetro del UPS modular CPSY® (especificación)

Característica y aplicación del UPS modular CPSY®

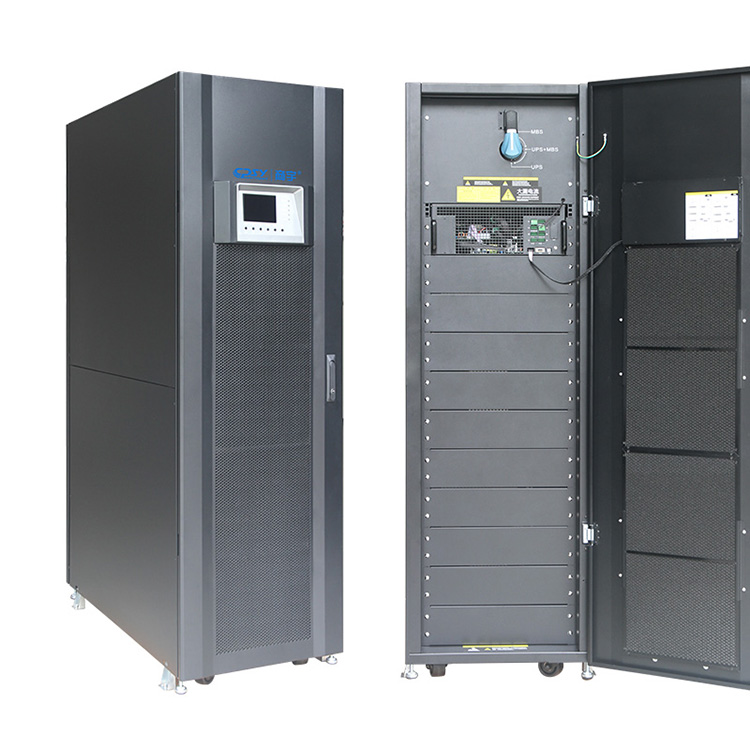

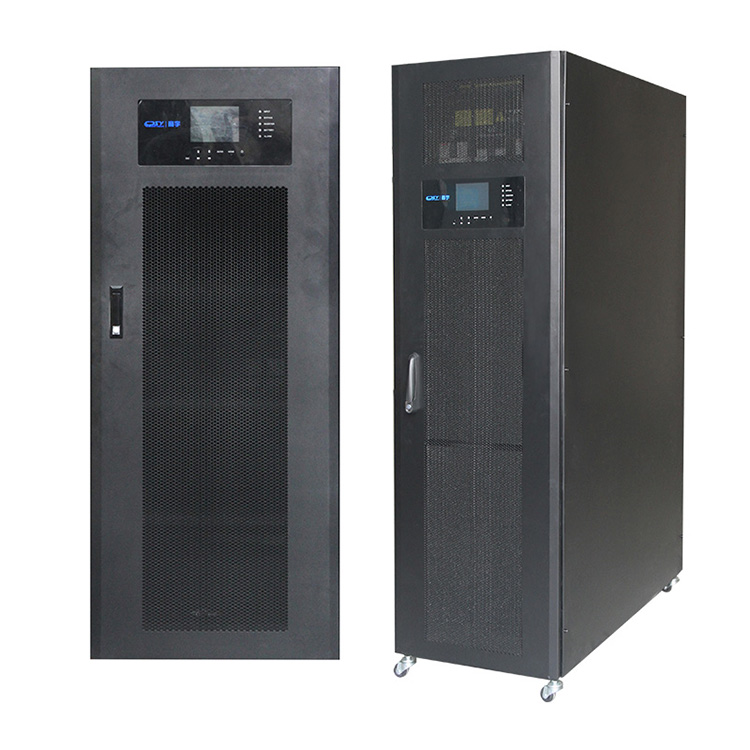

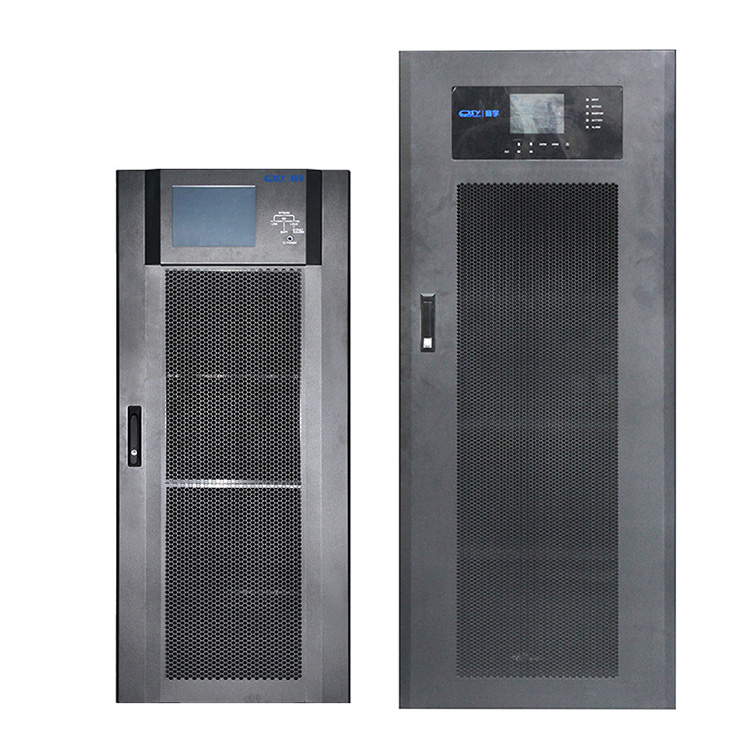

SAI modulares CPSY®

No. de modelo: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

Rango de potencia del UPS: 10KVA~600KVA

Características:

● Alta frecuencia y doble conversión verdadera

● Tecnología de control DSP (procesador de señal digital) dual del módulo de alimentación independiente

● Factor de potencia de salida 0,9/1

● Tecnología digital paralela N+1, corriente circulante extremadamente baja entre módulos.

● UPS adopta un diseño modular, intercambiable en caliente, módulo inteligente y diseño de protección del sistema.

● El módulo de potencia adopta módulos IGBT en lugar de componentes discretos.

● Alta confiabilidad, alta potencia, alta densidad de energía y alta eficiencia, hasta más del 94,5%

● Cada módulo independiente está equipado con un controlador independiente para evitar el riesgo de falla en un solo punto.

● Cargador independiente de batería, sistema avanzado de gestión de batería inteligente (ABM)

● Detección automática de frecuencia, conversión de frecuencia de 50/60 Hz

● Función de arranque en frío de la batería, batería de litio opcional

● Protección efectiva de software y hardware

● Reducción lineal de entrada de bajo voltaje, reduce el tiempo de descarga de la batería

● Diseño del sistema con bajo nivel de ruido, la velocidad del ventilador cambia de forma inteligente con la temperatura, lo que reduce el ruido y prolonga la vida útil.

● Se puede configurar un inicio retrasado después de la restauración de energía.

● Mayor rendimiento a altas y bajas temperaturas

● Fuerte adaptabilidad de carga a cargas lineales y no lineales, corriente de entrada THDi<4%

● Interfaz de operación amigable, gran pantalla LCD con alta resolución, rica información.

● Comunicación multiplataforma: RS232 (configuración estándar), USB/RS485/SNMP/AS400 contacto seco/alarma SMS/función EPO (opcional)

Solicitud

Centro de datos grande y mediano

Telecomunicaciones de salas de servidores

Empresas del grupo

Equipamiento IT.

Detalles del UPS modular CPSY®

CPSY® Fuente de alimentación UPS modular intercambiable en caliente que sirve como protección de energía para infraestructura de misión crítica, como centros de datos, equipos de red medianos y grandes, y más.

El sistema UPS modular en línea CPSY® serie CPY es un UPS ecológico, no aislado, de nivel industrial, que adopta un concepto avanzado de protección de energía modular. La arquitectura UPS puede escalar la energía a medida que crece la demanda o cuando se requieren niveles más altos de disponibilidad.

El UPS modular altamente eficiente es un UPS de potencia nominal completa (kVA=kW) que brinda máxima disponibilidad con su módulo de control y energía autosincronizado y ofrece un costo total de propiedad (TCO) notablemente bajo. Además de la expansión vertical en un solo rack, ambos ofrecen expansión en paralelo hasta 2 unidades.

Cada módulo UPS tiene todo el hardware y software necesarios para el funcionamiento autónomo: rectificador, inversor, convertidor de batería, interruptor de derivación estática, protección contra retroalimentación, lógica de control, pantalla y diagrama mímico para monitoreo y control.

UPS modulares serie CPY

El sistema UPS adopta una topología de doble conversión en línea para proporcionar la mejor calidad de energía independientemente de las condiciones de la energía entrante. Esta topología también presenta un tiempo de transferencia cero, lo que garantiza un funcionamiento óptimo del sistema.

En comparación con sus pares, las ventajas del UPS modular CPSY® son las siguientes:

Características y beneficios del UPS modular

1. Alta escalabilidad

El control DSP proporciona una solución mejorada de alto rendimiento. Integre el diseño modular y la tecnología paralela para simplificar la futura expansión de energía.

2. Redundancia paralela N+1 o N+X, expansión bajo demanda, ahorro de inversión inicial

La cantidad de módulos de energía instalados en el UPS se puede personalizar de acuerdo con la demanda de energía, lo que no ocupa espacio adicional y ahorra inversión inicial. La capacidad de expansión paralela del UPS permite a los usuarios personalizar su propio sistema de energía conectando múltiples UPS para lograr una mayor capacidad y realizar redundancia de energía N+X para proteger el sistema contra fallas de energía.

3. Tecnología eficiente de doble conversión en línea

El UPS modular de la serie CPY adopta tecnología de doble conversión en línea y su rendimiento llega al 94,5 % con una carga del 50 %. Reduce significativamente el costo total de propiedad (TCO) general.

4. Alta confiabilidad y alta eficiencia

El diseño modular mejora la mantenibilidad y la confiabilidad. El intercambio en caliente es fácil de instalar y mantener, y la falla de un solo módulo no afectará el funcionamiento normal de otros módulos, proporcionando un suministro de energía continuo para las cargas clave.

El amplio rango de voltaje de entrada garantiza un funcionamiento de alta eficiencia con un factor de potencia de salida de 0,9/1, que cumple con los requisitos de los servidores más recientes y optimiza cada centavo de inversión en TI.

5. Bajo coste total de propiedad (TCO)

La modularidad de la serie CPY combina innovación, simplicidad y bajo costo de propiedad, y el diseño modular reduce el MTTR (tiempo medio de reparación). Este producto está diseñado para usarse en módulos de potencia, módulos STS y módulos de batería. Simplificará el mantenimiento y la sustitución y reducirá el MTTR (tiempo medio de reparación).

6. Arranque en frío de la batería y gestión inteligente de la batería

Agregará un valor tremendo a su flujo de trabajo al proporcionar energía bajo demanda.

El sistema controla de forma inteligente todo el proceso de carga y descarga, mejorando eficazmente la vida útil de la batería.

7. Ahorro de energía y protección del medio ambiente.

El modo ECO en línea funciona para ahorrar energía. Cuando la calidad de la energía eléctrica sea buena, el UPS cambiará al modo ECO para mejorar la eficiencia del sistema. Cuando la calidad es inestable, el UPS cambia al modo de red para garantizar la mejor calidad de energía.

8. Configuración de batería flexible para diferentes aplicaciones

El número de baterías se puede ajustar de forma flexible. Se adaptará a las diferentes necesidades de energía y reducirá el tiempo de inactividad del sistema. El voltaje de cada cadena se puede configurar de 32 a 40 celdas.

9. La corriente de carga es ajustable

Proporciona una corriente de carga máxima de 6A/8A/20A para cada módulo de alimentación y se puede ajustar según las necesidades.

10. Pantalla táctil LCD

El diseño de la pantalla táctil LCD presenta una interfaz intuitiva y fácil de usar, que permite a los usuarios monitorear el sistema de energía y configurar ajustes simplemente tocando la pantalla. 7.

11. Generador compatible

La continuidad de la energía se puede lograr a través de generadores durante los cortes de energía. Cuando el UPS funciona con energía del generador, el UPS puede estabilizar el voltaje inestable del generador y proporcionar energía confiable.

12. Interruptor de derivación de mantenimiento

Los operadores pueden usar el interruptor para transferir sin problemas a la energía de la red pública en modo bypass para realizar un mantenimiento rápido y seguro sin apagar el sistema de energía y el equipo conectado.

13. Capacidad de gestión remota

La función de administración remota puede monitorear y controlar el dispositivo a través de la tarjeta de administración remota (tarjeta SNMP, etc.). Los usuarios también pueden realizar tareas administrativas como apagados y reinicios programados.

Interfaces de comunicación múltiples, RS485, USB, SNMP, comunicación por tarjeta de relé, para gestión de red y monitoreo remoto

Lo más destacado del UPS Modualr serie CPY de un vistazo

DPA con módulos Safe-Swap (SSM)

Para disponibilidad de protección de energía premium

Bajo costo total de propiedad (TCO)

Ahorro de costes durante todo el ciclo de vida

Flexibilidad/Escalabilidad

Facilidad de actualización de energía, paga a medida que creces

Capacidad de servicio mejorada

Rápida recuperación de fallas

Reconocimiento instantáneo de fallos

Conexión del UPS modular del gabinete de batería externo

Normalmente se recomienda para sistemas redundantes de módulos múltiples proporcionar a cada módulo UPS su propia batería separada.

Para garantizar la protección del personal durante la instalación del UPS asegúrese de que las conexiones se realicen bajo las siguientes condiciones:

No hay tensión de red en el SAI

Todas las cargas están desconectadas.

El SAI y la batería externa están libres de tensión.

Para verificar el apagado completo de los UPS modulares serie CPSY CPY realice los siguientes pasos:

1) Asegúrese de que los fusibles que alimentan el UPS en el tablero de distribución de entrada estén todos abiertos y que no llegue energía al UPS.

2) Asegúrese de que el "BYPASS DE MANTENIMIENTO" esté abierto (posición "OFF")

3) Asegúrese de que los fusibles de la batería en el gabinete de batería externa y en el UPS estén abiertos.

4) Conecte la Tierra (PE) entre el UPS y el gabinete de batería externo.

5) Conecte los terminales +/-, N, correspondientes entre el UPS y el gabinete de batería externo según el dibujo.

Programa de mantenimiento preventivo

a) Limpieza, inspección visual y inspección mecánica de los Módulos UPS.

b) La sustitución de piezas defectuosas o la sustitución preventiva de piezas con vida útil definida.

c) “Actualización” del equipo (mejoras técnicas posteriores a la entrega).

d) Verifique la calibración del voltaje CC y el voltaje y frecuencia de salida del inversor.

e) Verificación de los ajustes de los circuitos de regulación electrónica, de control y de alarma del(los) Rectificador(es) e Inversor(es).

f) Comprobaciones funcionales de tiristores, diodos, transformadores, componentes de filtros, p. para garantizar que estén funcionando dentro de los parámetros de diseño especificados.

g) Prueba de rendimiento general que incluye una simulación de falla del servicio público con y sin carga.

h) Monitorear el funcionamiento de la batería en modo de descarga y recarga, incluidas las tareas de carga de refuerzo.

Para mantenimiento de batería

Recomendamos que esta prueba se realice al menos cada 3 meses, especialmente si la batería no está lo suficientemente descargada durante el funcionamiento normal.

El tiempo de descarga que utilice debe ser al menos la mitad del tiempo de ejecución de la batería.

Tenga en cuenta que, si realizó una prueba de batería completa para verificar el tiempo de ejecución total de la batería, el cargador necesita al menos 8 horas para recargar la batería hasta el 90% de su capacidad.

Cuando el sistema UPS tiene períodos de inactividad prolongados, para garantizar que la batería esté completamente cargada, el sistema UPS debe estar en funcionamiento durante al menos 12 horas cada 3 meses. De lo contrario, es posible que la batería se agote permanentemente.
