¿Por qué elegir Precision Power Distribution para un centro de datos?

Un centro de datos puede tener un UPS en buen estado, buenas PDU para rack y ninguna alarma activa, y luego descubrir un circuito derivado muy cargado durante una expansión, un disparo del disyuntor después de un cambio de mantenimiento o un problema de uso de energía que nadie puede asignar a un gabinete. El punto débil a menudo no es la generación ni la energía de respaldo. Es la capa de distribución entre el origen y los racks de TI.

La respuesta corta: elegirDistribución de energía de precisióncuando necesita ver, activar alarmas y administrar la energía a nivel del gabinete y del circuito derivado en lugar de tratar la distribución como un panel eléctrico pasivo. Esa visibilidad ayuda a los operadores a encontrar desequilibrios de carga antes, planificar la capacidad disponible con mejor evidencia y aislar fallas sin adivinar qué circuitos posteriores se ven afectados.

Elija una distribución de precisión cuando el gabinete (no solo el bastidor) deba exponer riesgos de carga y uso de energía.

Un armario de distribución convencional suministra electricidad. Un armario de distribución de energía inteligente también informa de lo que le sucede. Esa distinción es importante una vez que una sala de servidores tiene suficientes circuitos, gabinetes, inquilinos o cargas de trabajo cambiantes como para que una hoja de cálculo y una lectura ocasional de medidores ya no cuenten la historia completa.

Los gabinetes de distribución de precisión colocan el monitoreo en el punto donde una fuente se divide en circuitos de salida. Las condiciones de corriente, voltaje, potencia, energía, estado del interruptor y alarma se pueden recopilar en el gabinete y, cuando esté configurado, por rama. En lugar de enterarse de un circuito sobrecargado después de que se abre un disyuntor, su equipo puede establecer umbrales operativos e investigar una carga creciente antes de que se convierta en una interrupción.

El beneficio no es simplemente más datos. Es una rendición de cuentas utilizable. El monitoreo de energía a nivel de gabinete puede ayudar a distinguir un gabinete cargado de uno que solo parece cargado debido a una lectura amplia a nivel de habitación. La información a nivel de sucursal también hace que las discusiones sobre capacidad sean más disciplinadas: las operaciones pueden revisar el comportamiento real del circuito antes de aprobar un nuevo rack, en lugar de depender de las suposiciones de la placa de identificación.

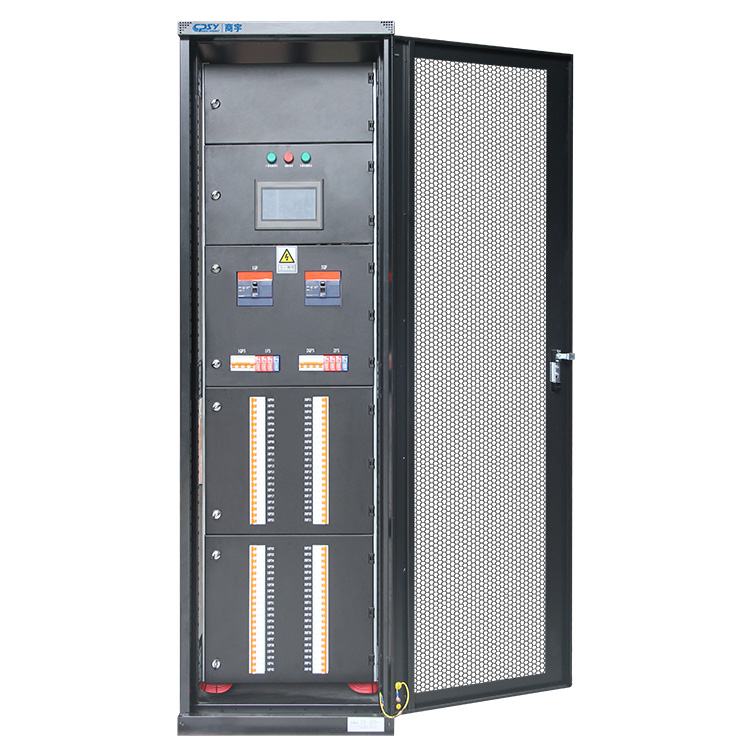

CPSY posiciona sugabinetes de distribución de energía de precisióncomo equipos de distribución de terminales para centros de datos y salas de ordenadores. Sus configuraciones declaradas incluyen circuitos derivados configurables, monitoreo de derivados, alarmas, una HMI con pantalla táctil de 7 pulgadas y comunicación Modbus. Esas funciones sólo son útiles si alguien las pone en funcionamiento correctamente y las revisa. Una pantalla táctil no sustituye la propiedad de la alarma, las mediciones de referencia o un proceso de control de cambios.

Cómo el monitoreo inteligente de sucursales respalda operaciones de energía más rápidas y mejor informadas

El monitoreo de sucursales funciona porque reduce el área de búsqueda. Un medidor de nivel de fuente puede confirmar que la salida o el gabinete de un UPS transportan más carga de la esperada. No necesariamente puede mostrar qué circuito de salida cambió, si una fase transporta una corriente desproporcionada o si una rama en particular se está acercando a su límite operativo. Los datos por sucursal brindan al operador un lugar práctico para comenzar.

Eso importa durante tres eventos comunes. Primero, una solicitud de capacidad: el equipo de instalaciones puede revisar el gabinete previsto y sus circuitos disponibles antes de aprobar el equipo. En segundo lugar, una alarma de interruptor: el personal puede identificar la rama afectada y sus cargas asignadas sin necesidad de abrir un gabinete activo simplemente para investigar. En tercer lugar, una revisión de la eficiencia: los datos energéticos se pueden comparar entre gabinetes, zonas o asignaciones de clientes donde el plan de medición lo admita.

La comunicación remota es parte del valor operativo. Modbus puede transportar información seleccionada del gabinete a un sistema de gestión de edificios, una plataforma DCIM o un sistema de monitoreo del sitio, siempre que el integrador asigne registros, nombre puntos de manera consistente y pruebe el comportamiento de las alarmas. Un gabinete HMI es valioso en el equipo, pero no es suficiente para una instalación sin luces. Por el contrario, la monitorización central no es motivo para omitir la indicación local; Los técnicos que trabajan frente al gabinete necesitan un estado claro durante el mantenimiento.

Hay un límite. El monitoreo eléctrico informa las condiciones eléctricas, no el estado de la aplicación del servidor. Tampoco puede compensar etiquetas de circuito incorrectas, movimientos no documentados o una topología descendente mal diseñada. Los buenos datos se vuelven engañosos rápidamente si el cronograma conforme a obra es incorrecto.

Donde la distribución de energía de precisión ofrece el mayor valor operativo

El retorno es mayor cuando la energía cambia con frecuencia, el tiempo de inactividad conlleva un costo real o un equipo debe defender las decisiones de capacidad ante más de una parte interesada. Las salas de informática para finanzas, telecomunicaciones, empresas y gobiernos se ajustan a ese patrón, por lo que son aplicaciones comunes para esta clase de equipo.

El crecimiento de la IA y las cargas de TI de alta densidad hacen que la visibilidad a nivel de sucursal sea un requisito de planificación

La IA y otras implementaciones con uso intensivo de computación pueden cambiar el perfil de carga de una sala más rápido que la TI empresarial tradicional. Los nuevos racks de alta densidad pueden llegar en grupos, y la limitación práctica suele ser una ruta de distribución particular, no el servicio público total. Las lecturas del gabinete y las sucursales ayudan a revelar dónde ya se concentra la energía y dónde los nuevos equipos crearían una carga desigual.

Este no es un argumento de que todas las habitaciones necesiten la misma arquitectura. Algunas instalaciones necesitarán cambios previos, más gabinetes o un diseño de rack revisado antes de que se pueda aceptar una carga adicional. El monitoreo de precisión hace que esa decisión sea visible antes. No crea capacidad que el diseño eléctrico nunca proporcionó.

Las salas de servidores respaldadas por UPS necesitan una capa de distribución clara y monitoreable entre el origen y el rack

Un UPS protege una ruta de fuente crítica, pero los operadores aún necesitan comprender cómo se divide esa salida protegida. Un gabinete monitoreable entre el UPS y la capa de rack ayuda a conectar la capacidad de la fuente con el consumo descendente real. Durante un plan de derivación de mantenimiento o una revisión de una interrupción, esa relación es mucho más fácil de documentar cuando los circuitos, las cargas del gabinete y las alarmas son visibles en una capa de distribución.

CPSY enumera opciones de capacidad de 20 a 300 kVA para su categoría de gabinete de distribución de precisión, junto con múltiples opciones de voltaje nominal y corriente de entrada. Debe tratar esos rangos como un punto de partida, no como un atajo de selección. El sistema aguas arriba requerido, la corriente de falla disponible, el plan de carga aguas abajo y los requisitos eléctricos locales determinan la configuración adecuada.

Gabinete de distribución de energía de precisión versus PDU para rack versus panel convencional

Estos productos suelen ser tratados como sustitutos. No lo son. Cada uno sirve a un punto diferente de la cadena eléctrica, y un centro de datos bien diseñado puede utilizar los tres.

Lo que una PDU para rack puede monitorear y lo que no puede reemplazar a nivel de gabinete

Una PDU de rack se ubica cerca del equipo de TI y puede proporcionar medición y conmutación de rack, tomacorriente o grupo de tomacorrientes, según su diseño. Esto es valioso para identificar el consumo a nivel de dispositivo y controlar los receptáculos. No puede reemplazar la vista a nivel de gabinete de las condiciones del alimentador saliente y del circuito derivado en múltiples racks. Tampoco proporciona la misma función de distribución, disposición de interruptores o interfaz física con la fuente ascendente.

Si la pregunta es "¿Qué servidor está usando energía?" una PDU en rack puede ser el mejor instrumento. Si la pregunta es "¿Qué rama de gabinete se está acercando a su límite y qué grupo de bastidores está aguas abajo?" un gabinete de distribución de precisión es la capa más relevante.

Cuando un panel convencional proporciona distribución pero no suficiente visibilidad operativa

Un panel convencional puede ser una opción sensata para espacios estables y de menor complejidad donde la distribución eléctrica local es el requisito principal y el monitoreo no es necesario desde el punto de vista operativo. Se vuelve más difícil defender en una sala crítica cuando los operadores necesitan alarmas de sucursales, informes de energía, estado remoto o una interfaz controlada para la gestión de capacidad.

La compensación de costos es real. Los gabinetes inteligentes agregan medidores, hardware de comunicaciones, trabajo de configuración y requisitos de puesta en servicio. Comprar esas características para una pequeña sala estática que nunca será monitoreada es un desperdicio. Comprar un panel básico para un entorno crítico cambiante puede resultar más costoso en el futuro, especialmente si la modernización requiere tiempo de inactividad o un gabinete de reemplazo.

Haga coincidir la arquitectura de la barra colectora, los circuitos salientes, las interfaces de monitoreo y las condiciones de instalación con el proyecto.

Comience con el diagrama unifilar, no con un folleto del gabinete. Confirme la disposición de la fuente, el voltaje, el método de conexión a tierra, los requisitos de servicio de fallas y la criticidad prevista de las cargas aguas abajo. En los proyectos de EE. UU., la distribución de 208 V es común en muchos entornos de TI, pero debe coincidir con la arquitectura real del sitio y las entradas del equipo en lugar de seleccionar según los hábitos del mercado.

La arquitectura de barras colectoras cambia el debate sobre resiliencia y mantenimiento. CPSY ofrece opciones de barra colectora simple o doble en esta categoría de productos. Una disposición de doble barra colectora puede respaldar un diseño que necesita rutas de suministro separadas, pero no es automáticamente redundante. La verdadera redundancia depende de todo el sistema: fuentes ascendentes independientes cuando sea necesario, estrategia de transferencia, equipos descendentes con disposiciones adecuadas de doble cable y asignación disciplinada de circuitos.

Especifique los circuitos salientes desde un rack y un plan de carga. Pregunte qué circuitos se necesitan ahora, qué posiciones están reservadas, cómo se identifican los disyuntores y qué granularidad de monitoreo se requiere. Evite llenar todos los espacios disponibles el primer día sólo porque el gabinete tiene espacio. La capacidad excedente física, la capacidad excedente eléctrica y la capacidad excedente monitoreada no son lo mismo.

La integración merece igual atención. Defina qué valores deben llegar a la plataforma de monitoreo, quién posee los umbrales de alarma, qué sucede en caso de pérdida de comunicaciones y cómo las etiquetas coincidirán con los nombres de puntos DCIM o BMS. Revise las dimensiones del gabinete, los espacios libres de acceso, la dirección de entrada de los cables, las condiciones de calor y el acceso de servicio antes de que el gabinete llegue al sitio. Un gabinete capaz aún puede convertirse en una mala instalación si el área de terminación trasera está bloqueada por una pared o una bandeja para cables.

Para proyectos que necesitan distribución y monitoreo configurables, revise los disponiblesOpciones de gabinete de distribución de energía del centro de datoscon el ingeniero eléctrico y el equipo de puesta en servicio, no solo con el equipo de adquisiciones.

Lista de verificación del gabinete de distribución del centro de datos: preguntas eléctricas, de integración, de gabinete y de cumplimiento para verificar

• Eléctrico:¿El gabinete coincide con el voltaje del sitio, la capacidad de la fuente, el enfoque de conexión a tierra, el requisito de servicio de falla y el número de circuitos salientes planificados? ¿Están documentadas las clasificaciones de los disyuntores y las asignaciones de circuitos?
• Arquitectura:¿Es apropiada una barra colectora simple o doble para el diagrama unifilar real? Si se afirma resiliencia, ¿se ha revisado todo el camino desde el principio hasta el rack, en lugar de solo el gabinete?
• Escucha:¿Qué medidas de gabinete y ramal se requieren? ¿Se definen las alarmas, los registros de eventos, el acceso a la HMI local y los puntos Modbus antes de la puesta en servicio?
• Integración:¿Recibirá el BMS, DCIM o la plataforma de monitoreo del sitio puntos útiles con nombre, y no solo una conexión de comunicaciones genérica? ¿Quién prueba las alarmas de pérdida de comunicación?
• Instalación:¿Se confirman las dimensiones, el peso, la carga del piso, el acceso frontal y posterior, la entrada de cables, las condiciones ambientales y las autorizaciones de mantenimiento con respecto al diseño de la sala?
• Cumplimiento:¿Qué listados, certificaciones y aprobaciones de códigos locales exige la autoridad competente y la especificación del proyecto? No asuma que una certificación establecida en toda la gama del fabricante se aplica a cada gabinete configurado. Verifique los documentos de la unidad exacta.
• Soporte y registros:¿Recibirá un diagrama unifilar, un cronograma del circuito, un registro de configuración, un mapa de comunicaciones y etiquetas de construcción? Esos documentos determinan si la distribución de energía de precisión sigue siendo útil después de que el equipo de puesta en servicio se vaya.

A gabinete de distribución de energía monitoreado por sucursalesgana su lugar cuando el equipo utilizará esas respuestas para administrar la instalación con menos suposiciones.
